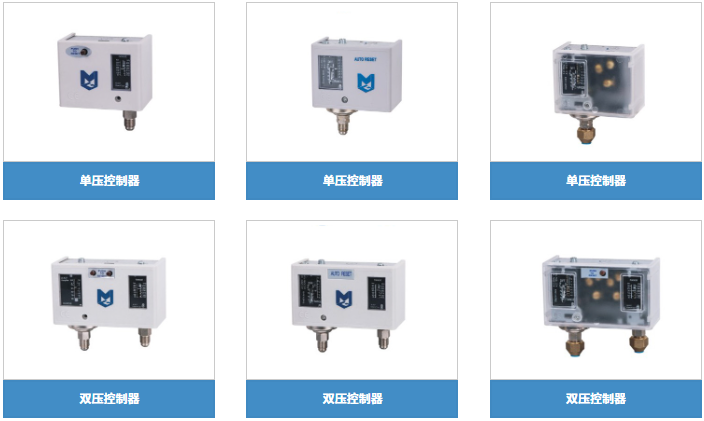

压力控制器是冷库、风冷模块机组、冷水机组、空气源热泵等制冷与必威下注 系统的常规保护配件，主要用来对压缩机做高低压工况保护，能有效避免系统压力异常引发的各类设备故障。按照功能可分为单低压、单高压、一体式高低压双控三种类型，设备自带公共端 C、常闭端 NC、常开端 NO，适配绝大多数机组控制逻辑，既能实现设备压力异常停机保护，也可同步输出故障反馈信号。



一、基本结构
制冷用压力控制器以波纹管式为行业主流结构，稳定性、耐候性适配各类冷媒系统工况，主要部件及对应功能如下：
压力感应元件：主体采用全焊接金属波纹管，可精准将系统介质压力转化为轴向机械位移，具备耐冷媒腐蚀、抗疲劳、工况稳定性强的特点，长期运行不易出现参数漂移问题。
弹簧调节机构：由主调节弹簧与差动弹簧（副弹簧）组成，分工明确。主弹簧用于设定控制器动作压力阈值，决定机组保护启停压力；差动弹簧用于控制动作压力与复位压力的差值，规避机组频繁启停问题。
机械传动顶杆机构：负责传递、放大波纹管产生的直线机械位移，完成受力换向，精准带动微动开关动作，保证压力感应和开关触发高度同步。
速动式微动开关：采用耐电弧合金触点，具备瞬时通断的速动特性，可有效减少通断瞬间的电弧烧蚀，大幅延长配件使用寿命，保障每次动作精准可靠。
调节与锁紧组件：依靠调节螺杆调整压力保护参数，搭配锁紧螺母固定调节位置，可防止设备长期运行震动导致压力参数偏移，避免保护失效。
标准压力接口：适配制冷系统常规管路规格，通用性强，设备安装、替换、维保便捷高效。
电气接线端子：采用防护式接线结构，密封性、安全性高，可稳定接入压缩机控制回路与故障信号反馈回路。

二、分类与应用
暖通制冷领域常用的压力控制器分为高压、低压两类，二者保护逻辑、防护目标完全不同，适配机组故障场景差异显著，具体如下：
1. 高压压力控制器
保护目的：实时监测压缩机排气压力，防止排气压力超标，杜绝压缩机过载烧毁、制冷管路变形爆裂、系统密封泄漏等严重设备事故。
适用异常工况：冷凝器散热变差、冷凝风机损坏、冷媒加注过量、排气管路堵塞、系统混入不凝性气体、环境温度过高等，都会造成排气压力急剧升高。行业常规做法中，高压保护普遍采用手动复位，防止故障未彻底排除时机组反复启停，造成二次损伤。

2. 低压压力控制器
保护目的：实时监测压缩机吸气压力，避免吸气压力过低，防止压缩机电机因冷却不足出现过热、系统回油不畅造成机件磨损、蒸发器大面积结冰、机组运行能效大幅下降等问题。
适用异常工况：系统冷媒泄漏、膨胀阀或干燥过滤器堵塞、蒸发器风量不足、蒸发器结霜结冰堵塞换热面等，都会导致吸气侧压力持续下降。低压保护基本采用自动复位方式，系统工况恢复正常后，机组即可自动重启运行。



三、主要可调参数说明
1. 动作压力（设定值）
转动主调节螺杆，改变主弹簧的预紧压缩量，就能微调控制器的触发保护压力。高压控制器的动作压力，是机组停机保护的压力上限；低压控制器的动作压力，是机组停机保护的压力下限。

2. 压差（回差）
通过调整差动弹簧，可设定动作压力与复位压力的差值，该参数需要匹配机组实际系统工况设置。压差过小，容易造成机组频繁启停、系统运行震荡；压差过大，会导致压力保护响应滞后，起不到有效的防护作用。
高压控制器参数示例：设定动作压力 28bar，压差 4bar，压力升至 28bar 时触发停机保护，压力回落至 24bar 时设备复位重启。
低压控制器参数示例：设定动作压力 2bar，压差 1bar，压力降至 2bar 时触发停机保护，压力回升至 3bar 时设备复位重启。

四、产品选型参考
近些年国内制冷配件制造工艺持续升级，国产压力控制器在检测精度、运行稳定性、耐用性等方面，已经完全可以对标进口产品、实现替代使用，彻底解决了进口配件造价高、供货慢、售后备件难寻等实际问题。其中麦吉克压力控制器，是设备原厂配套、后期维保国产化替换的常用型号，适配市面上绝大多数暖通制冷机组工况。

1. 麦吉克 KP5 单高压压力控制器
这款是单功能高压保护控制器，机身小巧、适配性广，专门适配安装空间狭小的小型制冷设备。
参数规格：压力调节区间 8~32bar（表压），最大允许工作压力 35bar，支持自动、手动复位两种模式可选，可满足不同设备的安全控制逻辑。
结构特性：整机采用全焊接金属波纹管，耐冷媒腐蚀、抗疲劳性能好；搭配耐电弧合金触点，高低温恶劣工况下动作稳定，长期使用压力参数不易偏移，整机运行十分稳定。
适用场景：多用于小型空气源热泵、制冰机、小型冷水机组、柜式空调等设备，适配只需要高压保护、低压仅做监测的制冷系统。

2. 麦吉克 KP15 高低压双压控制器
这款是市面通用的一体式高低压双压开关，广泛配套在各类大中型制冷机组上，单台设备即可完成高低压双重压力防护，实用性和性价比都很高。
结构特性：搭载两套独立波纹管传感单元，高低压压力调节互不干涉、单独精准感应，可同时对压缩机吸气低压、排气高压做双重安全防护，防护覆盖面更全、运行更可靠。
参数规格：低压侧调节范围 -0.2~7.5bar，可精准排查系统缺氟、蒸发器结冰、管路堵塞等低压故障；高压侧调节范围 8~32bar，用于管控排气超压风险，参数范围可以覆盖绝大多数商用、工业制冷机组的使用需求。
适配性：标配标准 1/4 英寸 SAE 喇叭口接口，可直接替换同规格进口配件，无需改动机组原有管路，安装替换简单高效，同时可根据设备需求定制复位方式。
适用场景：主要用于必威网页备用网址 主机、大中型冷库、螺杆式冷水机组、低温空气源热泵等，对设备安全防护要求高、需要高低压双重保护的大型制冷暖通系统。



总结
小型制冷设备、仅需单一高压保护的使用场景，优先选用麦吉克KP5这类单高压压力控制器；必威网页备用网址 、大中型冷库、工业冷水机组等大型设备，需要高低压双重防护的工况，可选用麦吉克KP15这类一体式高低压双控控制器。
